平膜式脱水乾燥装置 ♭(フラット)脱乾
2018.8.13
お待たせしました！あの「脱乾」が卓上サイズに！
♭脱乾（フラットだっかん）は脱乾より派生した、少量多品種、研究開発用途向け卓上サイズの脱水乾燥装置です。
脱乾導入前の検証や、各種サンプル試験に最適です。
固液分離～脱水乾燥まで、手軽に行うことができます。
- 【製品の特徴】
- ・脱水乾燥を卓上で手軽に行えます。
- ・場所を選ばないため効率がアップします。
- ・自社で少量多品種品を試験的に製造し外注費削減やスピードアップを図ります。
- ・お客様のプロセス用途に合わせ設計いたします。
- ・様々な機能を付加できます。（加熱など）
例えばこんな使い方ができます
- 【用途】
- 脱乾導入前の検証
- スラリー乾燥機導入前の試験検証
- スラリー乾燥レベルの検証
- 少量多品種材料の生産
- 機能材成分の抽出（液体利用）
- 吸着材の合成（粉体利用）
- プロセス溶液のサンプル作成
- 実験排水の処理
- 【具体例】
- 二次電池材料の分離
- 研磨スラリーの分離
- ラボ試験用排水処理の固液分離
- マイクロプラスチックの分離
【フロー図】
- 注水工程
- ビーカーやポンプなど用いて原水を装置内に注水する
- 加圧脱水工程
- コンプレッサーエア（0.2 MPa未満）の圧力で液体と固体を分離する
- 乾燥工程
- ドライエアやホットエアを分離固体に通気させて、任意の含水率まで乾燥させる
フィルター構造
※通水量に関しては、原水に含まれる固体に大きく依存します。
膜ろ過式高精度水処理装置 ECOクリーン
2025.9.25
なのに
コンパクト
ECOクリーンは工業用水、河川水の濁度を水道水レベルまで浄化！生産ラインに使用する用水として循環再利用できる装置です。
こんな課題がございましたら一度ご相談ください
- 既設の水処理設備（砂ろ過設備）では難しい、濁度１以下まで清浄度を高めたい
- 処理水量を増やしたいが、設置スペースが狭い
- 使い捨てフィルターがすぐ目詰まりしてしまい、交換コストと手間がかかる
- 設備導入を検討しているが、（中空糸膜設備では）コストが高すぎる
ECOクリーンの特長
１，大流量なのにコンパクト
ろ過膜に独自のプリーツフィルターを使用。大流量かつ省スペースを実現！
比較
- ・一般的なMF（中空糸・平膜）とECOクリーンの比較
→フィルター単位堆積あたりの通水量６～７倍、単位面積あたり流束10倍、許容SS濃度10倍 - ・凝集沈殿装置・砂ろ過装置とECOクリーンの比較
→薬品使用量９割削減、設置スペース約1/10に
２，高清澄
ECOクリーンは精密ろ過膜（MF）領域のろ過装置です。
微粒子のろ過に適しており、工業用水、河川水を水道水レベルまで浄化します！
※ECOクリーンのフィルターに機能性粉体を添着させることによって、PFAS・BOD・COD・色・臭いなども吸着除去できます。 詳しくは「ECOクリーンLFP」製品ページ
３，連続運転
独自のフィルター自動洗浄機能を備え、完全自動運転！
フィルター表面に向けて均圧均等に噴射される水流（フラットノズル）によりフィルター表面を洗浄します。 これにより、目詰まり負担を軽減し、使い捨てではなく、長期にわたりご使用いただけます。
また、原水でフィルターを外面洗浄するため、ランニングコストの大幅削減が実現できます。
４，メンテナンスも簡単
独自のプリーツフィルター寿命は１～３年と長寿命。
フィルター交換も10分で完了、維持管理が容易でメンテナンス費を削減できます。
ご要望に沿った製品を安心のサポート体制で納入します。まずはお気軽にお問合せ下さい！
ECOクリーンの独自技術
１，表面ろ過
表面ろ過方式により、ろ材表面で粒子を捕集。目詰まりを起こしにくく、連続運転が可能。
２，外面洗浄
自社開発のフラットノズルを用い、ろ過表面側の懸濁物を自動洗浄。これにより目詰まり負担を軽減し、使い捨てではなく長期使用が可能。
外面洗浄に原水を使用することでコストも削減。

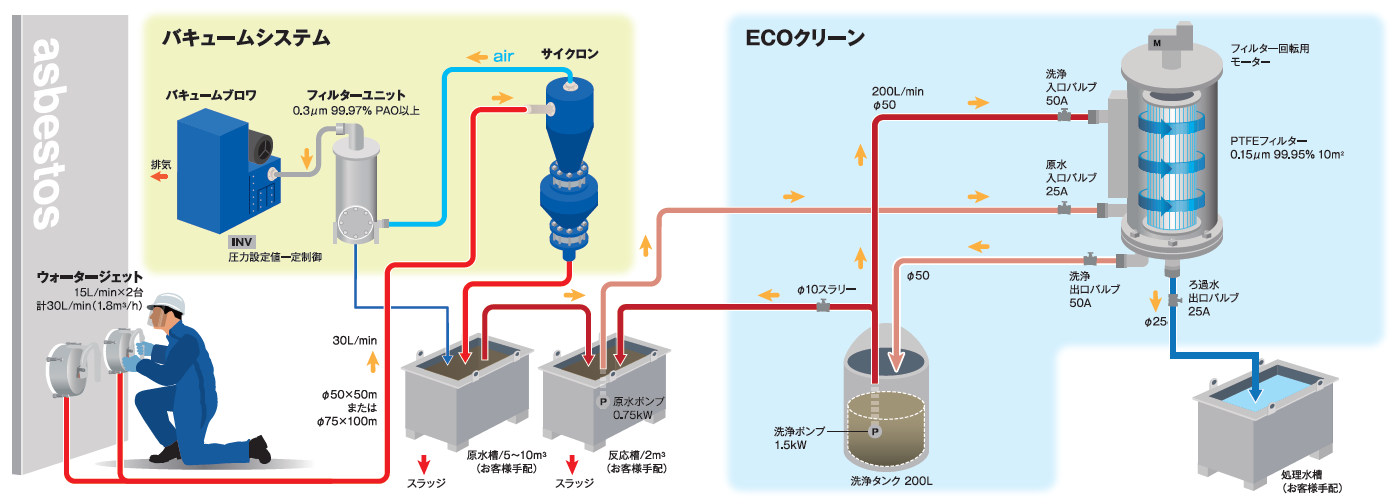

システムフロー
導入事例
石炭火力発電所 貯水槽の大雨時対策
【課題】
大雨時、貯水槽からの流出防止のため、他水槽への移送により対策をしてきたが、近年の局地的大雨に対する緊急時の処理能力の増強をしたい。
【導入装置】
ECOクリーン200M × 2 台（処理量：100t/h）を導入。
大雨時に稼働させ、石炭粉末含有水をろ過し処理。
産業廃棄物工場 雨水排水の出口対策
【課題】
大雨時、濁水が場外に流出してしまうことがあった。近年の局地的大雨の状況を鑑みて、雨水排水の出口対策をしたい。
【導入装置】
ECOクリーン50M（フィルター面積50㎡ベッセル×２棟、標準処理量 7.5～30t/h）を導入。
大雨時の雨水排水を場外へ排出する前に処理、懸濁物質を除去したのちに、場外排出する。
関連装置
高精度吸着式水処理装置 ECOクリーンLFP
- ✓PFAS、BOD・COD、色、臭いを除去
- ✓高い除去能力と低コスト化を実現
- ✓完全オートメーション、フィルター交換不要
ECOクリーンLFPは、機能性粉体を独自のプリーツフィルターに添着し、溶存物質を吸着除去する水処理装置です。
液体から溶存物質を分離・固体化し、廃棄物量・コストを大幅に削減します。
小規模向け水処理装置 ECOクリーンmini
- ✓3m³/日（8h）に対応
- ✓フィルターを自動再生、連続運転可能
- ✓100Vコンセントスイッチ一つで作動
ECOクリーンminiは「膜ろ過式水処理装置ECOクリーン」の卓上サイズモデル。街の中にある小規模事業所へ向けた水処理装置です。
導入までの流れについて
サンプル処理を
受け付けています
無料のサンプル分析
お客様の実際の素材を頂き、サンプル分析/テストを実施します。
※無料にてサンプル分析を実施いたします、以下の水処理装置サンプルテスト依頼フォームよりお問い合わせください。
技術者との綿密な打ち合わせ
お客様の実際の素材を頂き、サンプル分析/テストを実施します。
継続した実地試験を実施
水処理装置は実地試験を繰り返し行うことで初めて、期待する効果の実現に繋がります。既製品を導入するだけでは解決することのできない課題に対してお客様と共に解決する姿勢を大切にしております。
※設備のご提案は、原水サンプルを頂けることを条件とします。弊社ラボでプレテストを行ない、実機提案をさせて頂きます。
（水質分析費等の実費は有償となります）
お客様ごとに製品をカスタマイズ
お客様の用途に応じて、フィルター選定や機器構成、装置能力を調整した個別の課題解決策をご提案します。
流機エンジニアリングは、フィルター技術を中核技術とした環境ソリューションで、お客様に最適な製品へとカスタマイズを致します。
