こんな課題がございましたら一度ご相談ください

• フッ素化合物PFAS(PFOS/PFOA/PFHxS等)の除去に困っている
• 蛍光浸透探傷液等の色度を取りたい
• BOD・COD・TOC除去を低コストで行いたい
• 活性炭消費量・廃棄量を減らしコスト削減したい
• 追加導入しやすい省スペースな装置を探している

① プリーツフィルターに添着させた機能性粉体で原水をろ過し汚染水を浄化する水処理方法である。

② 活性炭は粒子サイズが小さいほど比表面積が大きくなり、また、粒子内拡散距離が短くなることから吸着速度や吸着量が向上することが知られている1),2)。

③ 本方法は、この原理を活用し、機能性粉体の能力を最適化した状態で使用する水処理方法である。

参考文献
1) 後藤 忠一, 美坂 康有, 平岡 正勝（1981）: 廃水処理における活性炭充てん層の破過曲線の計算，10巻 8 号 p.608-619.
2）安藤直哉，松井佳彦，松下拓，大野浩一，佐々木洋志，中野優（2008）：活性炭の超微粉化が活性炭吸着に与える効果，環境工学研究論文集，第45巻，p.309-315.

① プリーツフィルターに粉末活性炭を添着、粉末活性炭の薄層（添着層）を形成。

② 活性炭の添着層で水をろ過することにより、汚濁物質が活性炭に接触し、吸着除去。

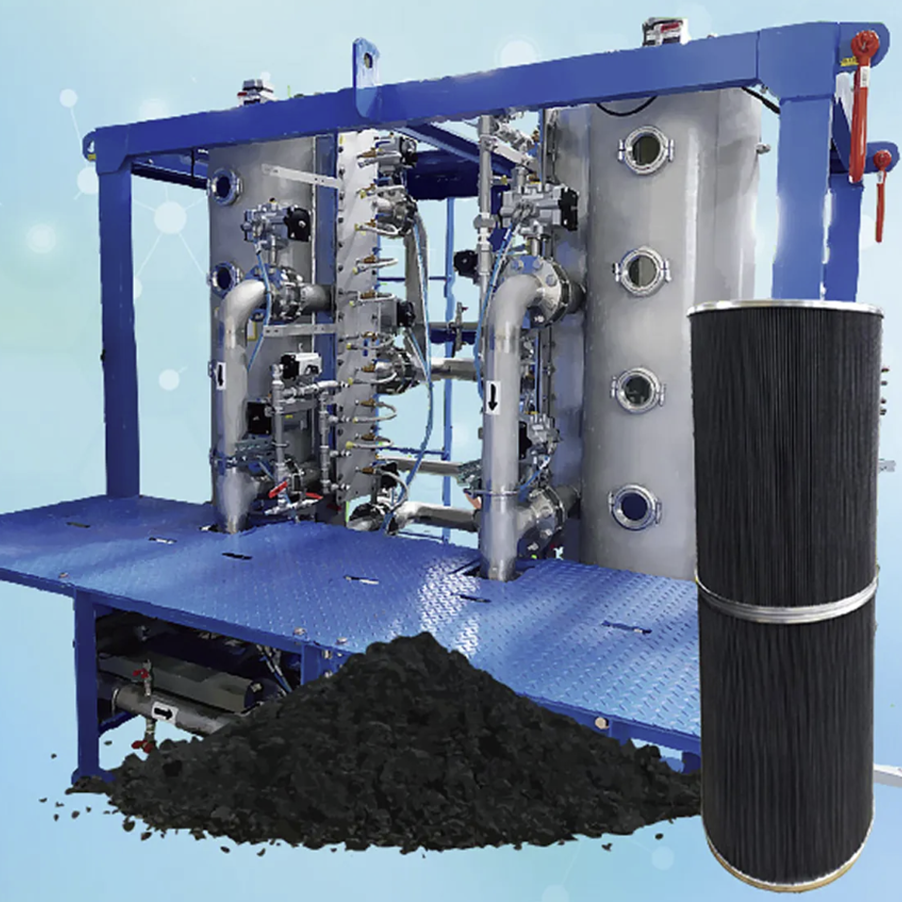

① ベッセルはプリーツフィルターを格納する耐圧容器で、耐圧は0.3MPa、上部はフェルールフランジになっており、フィルターの交換が容易にできる。またフェルールフランジにはフィルターを回転するサーボモーターを備える。

② ベッセルには、原水入口・スラリー排出口・処理水出口があり、フィルターの洗浄再生用スリットノズルを備える。

③ プリーツフィルターは山折りした襞が放射状に開いた円筒型の成形フィルターで、標準フィルターの面積は1本あたり50㎡、大きさはφ450×1,200mmである。フィルター膜はポリエステル基材に親水性テフロンメンブレン膜がラミネートされており、そのろ過精度は0.15μm×99.95%となっている。プリーツフィルターは通水ろ過の高差圧に耐える構造で0.3MPaの耐圧を有する。また、耐熱120℃、pH3～11.5の液が処理できる。

④ フィルター1本当の水処理量は5〜15㎥/時間で、処理量を増やす場合にはフィルターおよびこれを格納するベッセルを増やすことで実現できる。

① 予め調製した粉末活性炭懸濁液をプリーツフィルターでろ過、残渣となる粉末活性炭をフィルター表面に添
着（または堆積）させて粉末活性炭の薄層をフィルター表面に形成する（以下、粉末活性炭添着層）。活性炭量は標準300g/㎡で、添着層の厚さは約0.6㎜になる。

② 原水を粉末活性炭添着層でろ過して汚染物質を吸着除去する。ろ過する際の透過流束（Flux）は標準100〜
400LMH（L/㎡/h）である。このFluxでの粉末活性炭添着層通過時間は約5秒〜21秒である。

③ 粉末活性炭は汚染物質を吸着するにつれ吸着能力が低下する。吸着能力が一定水準まで下がったときにはフィルター表面から粉末活性炭を剥離・排出し、その後、新たな粉末活性炭を添着する。使用済みの粉末活性炭の剥離・排出、新たな粉末活性炭添着層形成は自動で行うことができる。

その他LFP法の詳細について、

資料をダウンロードいただけます（無料）

・目次

１　プリーツフィルター・機能性粉体法の原理

２　装置基本構成と処理の仕組み

３　処理フロー

ECOクリーンLFPの自動洗浄機能

４　粉末活性炭の物性・粒状活性炭との比較

LFP法の平膜試験器

５　除去試験結果と除去率の特徴

６　湧水・地下水浄化の設計
6.1　活性炭の選定・吸着量と粒度分布

6.2　LFP法での水処理量と吸着量

6.3　従来方法とLFP法との比較

各処理方法でのCO2排出量

6.4　LFP法による吸着除去の仕組み・仮説
