漏風しにくいダクトシリーズ

漏風量はほぼ”ゼロ”(従来比1/3700)の正圧用ダクト、「ノンリークダクト」

長距離シールドなどの高圧力換気設備用に開発した負圧用ダクト、「ピタジョイントダクト」

製品ラインナップ

ノンリークダクト(正圧用)

●ノンリークダクト(パッキン式)(特願2015-38261)
実測値φ2500 8kPaにて最大漏れ量0.1m³/min(ファスナー接続部1カ所当り)
φ800~φ2500 定尺10mを用意

型式 口径 定尺長 材質 常用耐圧 損失係数(λ) 漏風率(β) 質量
RE-NL800 φ800 10m PVCターポリン(防炎加工) 8kPa 0.02~0.012 0.00013~0.00017 15kg/10m
RE-NL900 φ900 10m PVCターポリン(防炎加工) 8kPa 0.02~0.012 0.00013~0.00017 15kg/10m
RE-NL1000 φ1000 10m PVCターポリン(防炎加工) 8kPa 0.02~0.012 0.00013~0.00017 18kg/10m
RE-NL1500 φ1500 10m PVCターポリン(防炎加工) 8kPa 0.02~0.012 0.000016 27kg/10m
RE-NL2000 φ2000 10m PVCターポリン(防炎加工) 8kPa 0.02~0.012 0.000021 36kg/10m
RE-NL2500 φ2500 10m PVCターポリン(防炎加工) 8kPa 0.02~0.012 0.000025 45kg/10m

●小口径ノンリークダクト(特許4917069号)
正圧用ダクトです。漏風はほぼゼロ。

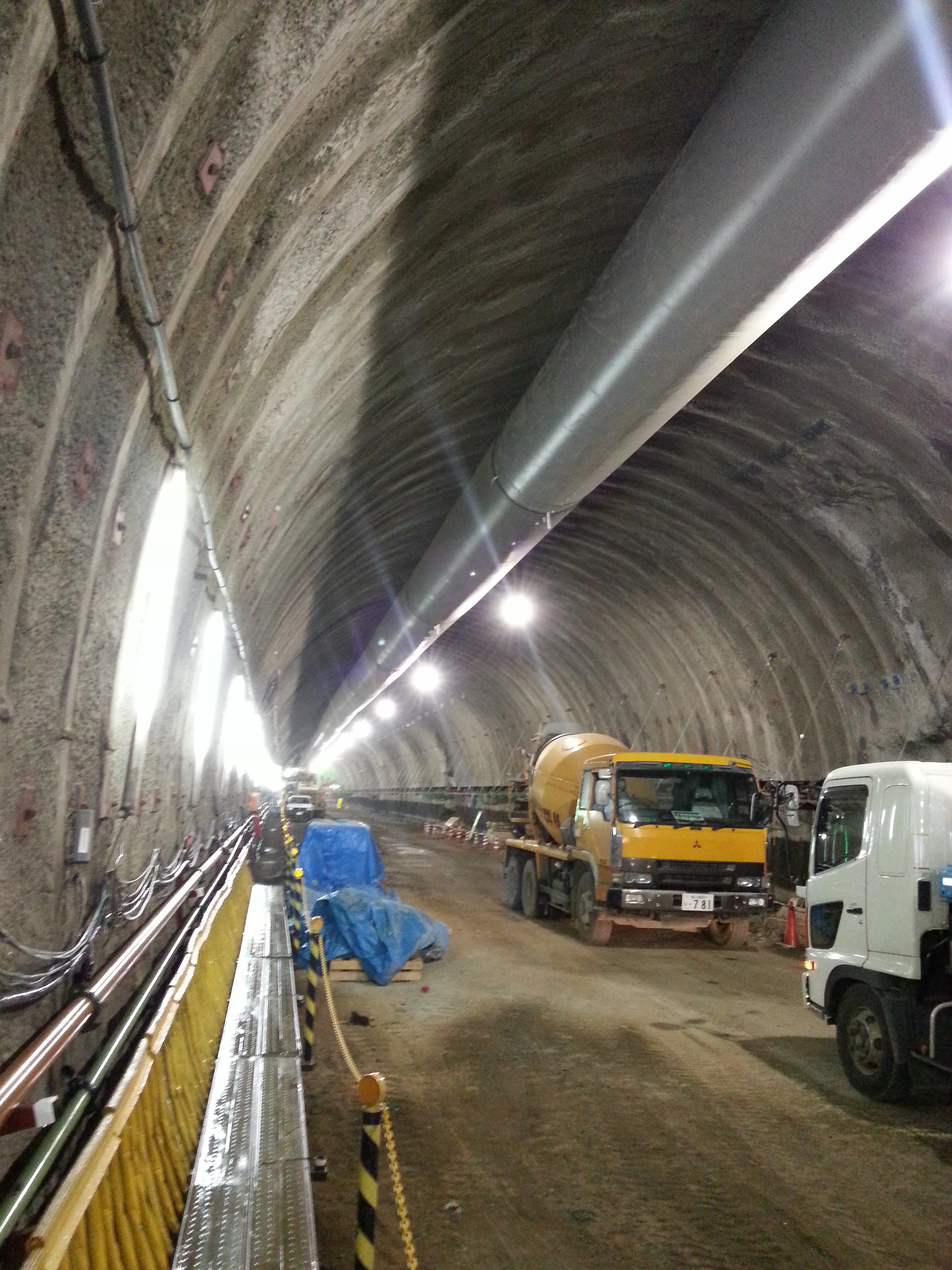

漏風量従来比1/3700なので長距離小断面シールド・トンネル換気用として優れた風管です。
φ300~φ700 定尺10mを用意

型式 口径 定尺長 材質 常用耐圧 損失係数(λ) 風管の種類の係数(α) 常用耐圧時の漏風率(β) 質量(接続リング含む)
RE-NL300 φ300 10m PVCターポリン(防炎加工) 20kPa 0.04 0.005 0.00003 10kg/10m
RE-NL400 φ400 10m PVCターポリン(防炎加工) 15kPa 0.04 0.006 0.000035 12kg/10m

ピタジョイントダクト(負圧用)

負圧用ダクトです。-80kPaでも漏気はほぼゼロ。
摩擦抵抗も少なく、長距離送風特性が良いため大幅な省エネができ、ブロワをワンランク小さくできます。
従来の鋼管と比べジョイント部の外径が小さく、省スペースで設置ができます。
メタンガス排気用、長距離シールド、小断面トンネル機械掘用、TBMなどに優れたコストパフォーマンスを提供します。

型式 内径 外径 板厚 耐圧 定尺 重量
RE-PJ1.0 φ225mm φ258mm 1.0mm -55kPa 5m 40kg
φ225mm φ258mm 1.0mm -55kPa 5m 40kg
RE-PJ1.2 φ300mm φ327mm 1.2mm -80kPa 5m 60kg
φ350mm φ400mm 1.2mm -47kPa 5m 80kg

ご要望に沿った製品を安心のサポート体制で納入します。まずはお気軽にお問合せ下さい!
