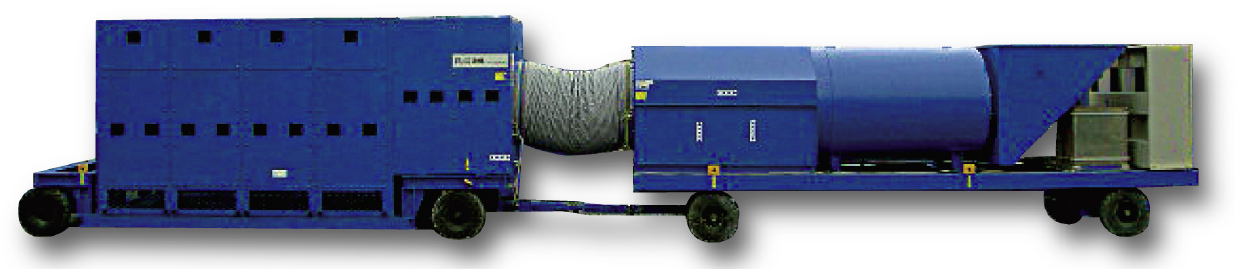

TBM用集塵機TDシリーズ TD-500P
CADデータダウンロードに関して
CADデータダウンロードに関しては、専用のパスワードの入力が必要です。
「CADデータ用パスワード取得フォーム」より必要事項をご入力のうえ、お問い合わせをお願いします。
TBM工法用に合わせ断面寸法を縮小しました。
コンパクトかつ軽量で、小断面NATM工法にも適用できます。
また、TBMや後続台車に合わせて設計もいたします。
| 型式 | TD-500P | |
|---|---|---|
| 定格風量 | 500m³/min | |
| ファン仕様 | ||
| 電圧 | 200V 3φ | |
| 動力 | 30kW×2 | |
| フィルター仕様 | ろ過精度 | 0.5μm 99%（清浄度0.1㎎/m³以下） |
| ろ過面積 | 507㎡ | |
| 寸法 | L | 14075mm |
| W | 1532mm | |
| H | 2360mm | |
| コンプレッサー自動再生用エアー （コンプレッサー容量） |
405ℓ/min(3.7kW相当) | |
| 吸込口径 | Φ900㎜ | |
| 重量 | 8900㎏ | |
| 参考適用断面 | 20㎡ | |
