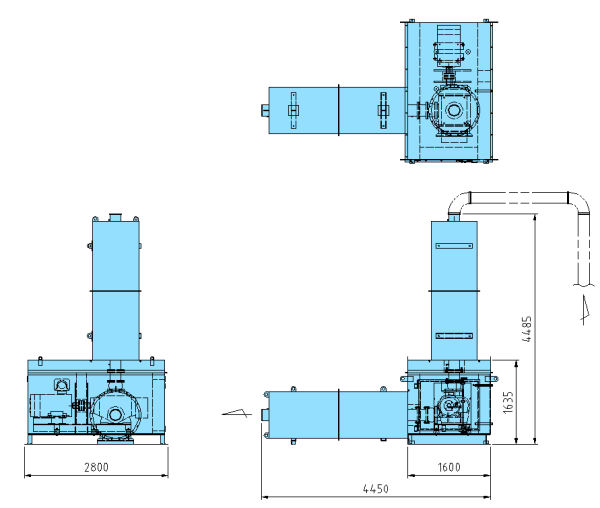

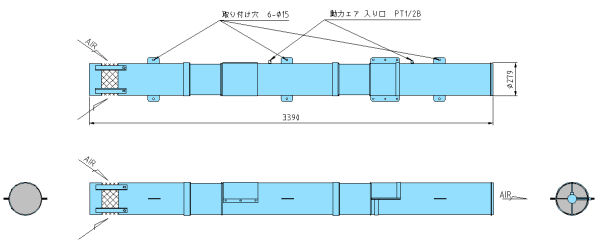

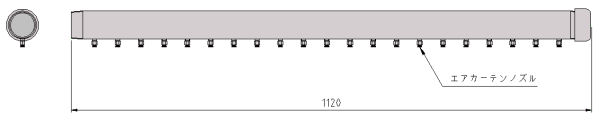

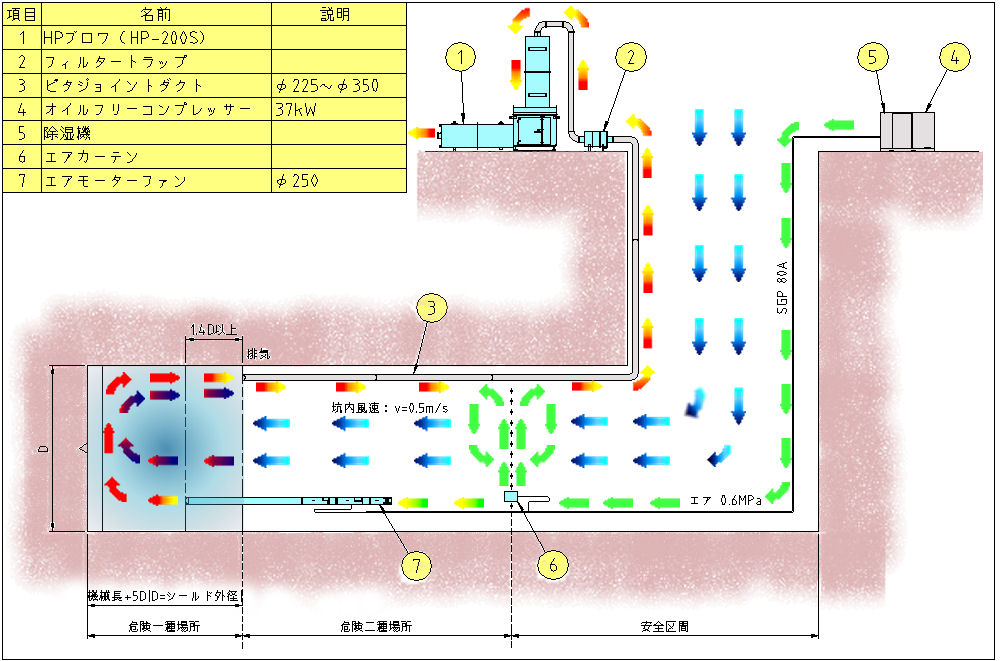

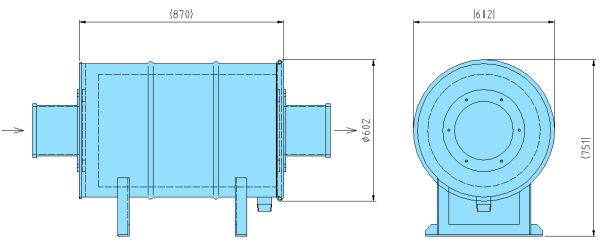

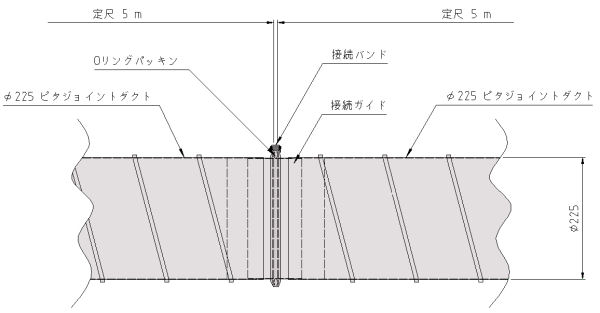

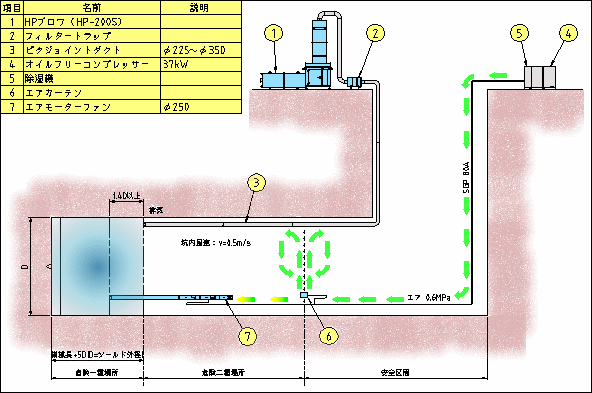

より安心・安全な環境を作ります 長距離コンパクトシールド用に開発した本質安全型の 防爆換気システムです システムフロー　クリックで拡大 特　長 ・　ガス突出による電源遮断が発生しても換気が万全に作動します。 　 立杭からの空気源動力により局所ファン・エアカーテンが作動しますので、爆発性ガスを拡散・希釈して　 　 安全に排気します。 ・　局所ファンは、コンパクトで強力な送風ができる高速エアモーター方式です。 ・　ピタジョイントダクトで漏風がなく、経済的な排気換気ができます。 　 また、HPブロワは最大-44kPaまでバキューム可能。騒音も82dB(A)以下と、ルーツタイプでは考えられ 　 ない静かさです。 ・　延長6000m・坑内φ1800クラスのシールドでも数多くの実績があります。 【このページの先頭に戻る】 詳細仕様 ①HPブロワ（HP-200S） 　　定格風量：40.8m3/min 　　定格圧力：-27.4kPa 　　動力：75kW、4P、3相 400V 　　起動方式：インバータ制御 　　吸込口径：200A 　　寸法：D2650×W4450×H4870 　　重量：約5000kg 　　騒音：82dB以下 ②フィルタートラップ 　　フィルター：30μm×80% 　　面積：1.3m2 　　圧力損失：300Pa 　　口径：200A ③ピタジョイントダクト 　　ダクト径：φ225～φ350 　　定尺：5m 　　耐圧：-50kPa 　　圧力損失係数：λ=0.014 　　漏風量：0.1ℓ/min 　　重量：φ225　45kg ④オイルフリーコンプレッサー 　　吐出圧力：0.69Mpa 　　吐出空気量：5.3m3/min 　　動力：37ｋW、4P、200V 　　起動方式：インバータ制御 　　重量：約1200kg ⑤除湿機 　　圧縮空気入口圧力：0.69MPa 　　処理空気量：6.5m3/min 　　動力：3相、200V 　　重量：90kg ⑥エアカーテン 　　ノズル速度：40m/s 　　消費エア：1m3/min　at 0.4MPa ⑦エアモーターファン 　　口径：φ250 　　風量：38m3/min 　　動力エア：0.6MPa　2m3/min 　　静圧：1.2kPa 　　重量：約120kg 【このページの先頭に戻る】 仕様図 ①HPブロワ（HP-200S） ②フィルタートラップ ③ピタジョイントダクト ⑥エアカーテン ⑦エアモーターファン 【このページの先頭に戻る】
