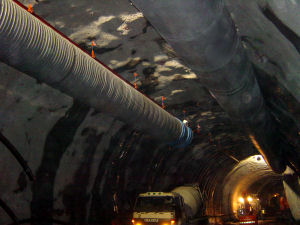

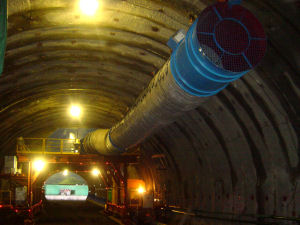

大型集塵機　Pシリーズ ☆風量300〜3500m3/min 大断面トンネルなどの大量の粉塵を捕集し、坑内換気を行います。インバータ運転により任意の風量に設定でき大幅なコストダウンが可能、高調波対策も万全です。エアパルスによるクリーニング機構によりフィルターを自動再生し、長期にわたりメンテナンスフリーを実現しています。 RE-1500P RE-2000P2 RE-3000P RE-3000P2（低床型） 型式 RE-300P RE-500VP RE-600P RE-1000P RE-1500P RE-2000P 定格風量 300m3/min 500m3/min 600m3/min 1200m3/min 1800m3/min 2400m3/min ファン仕様 電圧 200V 400V 動力 30kW 37kW 45kW 37kW×2 55kW×2 80kW×2 フィルター 仕様 ろ過精度 0.5μm×99%(清浄度0.1mg/m3以下) ろ過面積 （本数） 308m2 （28本） 528m2 （48本） 438m2 （32本） 1215m2 （90本） 1620m2 （120本) 2376m2 （132本） 寸法 L 4500mm 5170mm 6770mm 5485mm 7635mm 10222mm W 1740mm 1800mm 1685mm 2300mm 2300mm 2300mm H 2745mm 2300mm 1755mm 3715mm 4075mm 4075mm フィルター 自動再生用エアー （コンプレッサー容量） 165L/min ※支給 (1.5kW相当) 405L/min ※支給 (3.7kW相当) 重量 2630kg 3000kg 4400kg 6300kg 10000kg 15300kg 参考適用断面 20m2 35m2 45m2 55m2 65m2 65m2 CAD図面(DXFデータ) - ○ - ○ ○ ○ 型式 RE-3000P RE-1000P2 RE-1500P2 RE-2000P2 RE-3000P2 定格風量 3000m3/min 1200m3/min 1800m3/min 2400m3/min 3000m3/min ファン仕様 電圧 400V 200V 400V 動力 150kW 37kW×2 55kW×2 80kW×2 150kW フィルター 仕様 ろ過精度 0.5μm×99%(清浄度0.1mg/m3以下) ろ過面積 （本数） 3024m2 （168本） 1296m2 （72本) 1700m2 （96本) 2376m2 （132本) 3024m2 （168本） 寸法 L 10670mm 7320mm 8550mm 9025mm 10195mm W 2500mm 2300mm 2300mm 2300mm 2300mm H 5140mm 3630mm 3680mm 3695mm 4195mm フィルター 自動再生用エアー （コンプレッサー容量） 1000L/min ※支給 (7.5kW相当) 405L/min (コンプレッサー本体内蔵 3.7kW) 1000L/min (コンプレッサー本体内蔵 7.5kW) 重量 15500kg 8500kg 11700kg 13000kg 17800kg 参考適用断面 90m2 30m2〜 40m2〜 60m2〜 80m2〜 CAD図面(DXFデータ) ○ ○ ○ ○ ○ 【このページの先頭に戻る】 　 吸引ダクトシステム 自走式伸縮ダクトがレールを移動、切羽直前で粉塵を吸引します。発生源対策となるため、ガイドラインをクリアする最適な換気方式です。掘削工法や作業サイクルにあわせて伸縮できるので手間をとらせません。 型式 吸引ダクトシステム ダクト径 φ1400mm〜φ1650mm ダクト延長 伸縮率1/5以下　 5m〜130mまで対応 許容圧損 1.8kPa 耐圧 -3kPa 吸引ダクトシステム 【このページの先頭に戻る】 　 TBM用集塵機　TDシリーズ ☆風量80〜800m3/min　☆フィルター自動再生式 TBM工法用にあわせ断面寸法を縮小しました。コンパクトかつ軽量であり、小断面NATM工法にも適用できます。また、TBMや後続台車に合わせて設計も致しますのでご相談ください。 型式 TD-80P TD-150P TD-300P TD-500P TD-800P2 定格風量 80m3/min 150m3/min 300m3/min 500m3/min 800m3/min 定格静圧 1.8kPa ファン仕様 電圧 200V 動力 9.2kW 5.5kW×2 15kW×2 30kW×2 フィルター仕様 ろ過精度 0.5μm×99%(清浄度0.1mg/m3以下) ろ過面積 （本数） 88m2 （8本） 162m2 （12本） 335m2 （29本） 507m2 （44本） 534m2 （39本） 寸法 L 3900mm 4193mm 7160mm 9415mm 5040mm W 800mm 800mm 1095mm 1120mm 1540mm H 1160mm 1611mm 1650mm 1750mm 2965mm フィルター自動再生用エアー （コンプレッサー容量） 165L/min ※支給 (1.5kW相当) 165L/min ※支給 (内蔵 1.5kW) 165L/min ※支給 (1.5kW相当) 吸込口径 φ300mm φ400mm - - φ900mm 重量 840kg 1620kg 3250kg 4900kg 5660kg 参考適用断面 5m2 10m2 20m2 30m2 50m2 CAD図面(DXFデータ) - ○ ○ ○ - 【このページの先頭に戻る】 　 高性能集塵機　Pシリーズ ☆風量20〜150m3/min　☆フィルター自動再生式 一般のバグフィルター集塵機に比べ1/5の省スペースです。ハードな条件下において高耐久、メンテナンスフリーを実現します。低動力、低騒音型でオプションによりダストの回収方法等の変更も可能です。 RE-60P RE-40P 型式 RE-20P RE-40P RE-60P RE-90P RE-150P 定格風量 20m3/min 40m3/min 60m3/min 90m3/min 150m3/min 定格静圧 2kPa 2kPa 2.3kPa 2.3kPa 2.3kPa ファン仕様 電圧 200V 動力 1.5kW 3.7kW 3.7kW 5.5kW 11kW フィルター仕様 ろ過精度 0.5μm×99%(清浄度0.1mg/m3以下) ろ過面積 （本数） 18m2 （1本） 36m2 （2本） 54m2 （3本） 72m2 （4本） 126m2 （7本） 寸法 φ　510mm ×H2550mm φ　800mm ×H2600mm φ　800mm ×H2600mm φ　950mm ×H2750mm φ　1150mm ×H2800mm フィルター自動再生用エアー （コンプレッサー容量） 45L/min ※支給 (0.4kW相当) 75L/min ※支給 (0.75kW相当) 240L/min ※支給 (2.2kW相当) 吸込口径 φ175mm φ250mm φ250mm φ300mm φ350mm 重量 300kg 330kg 350kg 400kg 720kg CAD図面(DXFデータ) ○ ○ ○ ○ - 【このページの先頭に戻る】 　 小型集塵機 ☆RE-10C（風量10m3/min） 高性能小型集塵機です。飛散浮遊粉塵、軽量屑やミストも吸引できます。ブラシレスモーターで連続運転が可能です。 キャスター付で楽に移動ができます。 型式 RE-10C 定格風量 10m3/min 定格静圧 2.2kPa ファン仕様 電圧 100V 動力 0.8kW フィルター仕様 ろ過精度 0.5μm×99% (清浄度0.1mg/m3以下) ろ過面積 （本数） 13m2 （1本) 寸法 φ600mm×H1190mm 吸込口径 φ125mm 重量 49kg CAD図面（DXFデータ） ○ RE-10C ※RE-10C2は生産完了のためレンタル機の対応となります。 　 ☆RE-70C（風量70m3/min） コンパクト型多風量集塵機です。建築現場などあらゆる粉塵対策に適応します。 型式 RE-70C 定格風量 70m3/min 定格静圧 2.3kPa ファン仕様 電圧 200V 動力 3.7kW フィルター仕様 ろ過精度 0.5μm×99% (清浄度0.1mg/m3以下) ろ過面積 （本数） 30m2 （φ600×1本,φ320×1本） 寸法 W752mm×L1550mm×H1060mm 吸込口径 φ300mm 重量 110kg CAD図面（DXFデータ） - RE-70C ※RE-70Cは生産完了のためレンタル機の対応となります。 【このページの先頭に戻る】 　 ダストセンサー（集塵機オプション） センサーで粉塵濃度を検知し集塵機と送風機との連動運転により自動換気が可能になります。K値変動幅が小さく信頼性が向上しています。簡単操作で運用が可能です。 型式 RE-DS(光散乱方式) 測定レンジ 0-4000CPM 0-8mg/m3 (1CPM=0.002mg/m3) 出力信号 4-20mA 負荷抵抗500Ω 設置環境温度 0-40℃ 電源 100/200V 寸法 W350mm×L200mm×H250mm 重量 約5kg RE-DS 【このページの先頭に戻る】
