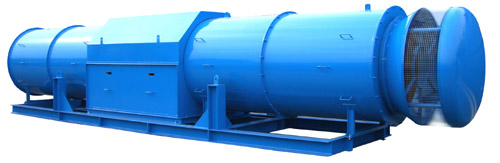

エアロ★マックス　アリエルシリーズ ☆風量1000〜2000m3/min　☆超低騒音型　当社比−5ｄB（A）at5m　☆インバータ風量制御 騒音対策の決定版！病院・学校などの近隣対策に最適です。高性能サイレンサーにより、当社比-5dBの低騒音化，さらに吸込放射音を遮音します。また一体据付ベース付ですので据付（架台）が容易です。インバータでファンの回転数を変え風量制御を行うため、無負荷電流が無く大幅な省エネができます（15kW以上インバータ標準） RE-130IW110A 型式 RE-100IW37A RE-110IW55A RE-120IW55A RE-120IW80A RE-130IW110A 定格風量 1000m3/min 1200m3/min 1500m3/min 1500m3/min 2000m3/min 定格静圧 2.94kPa 3.92kPa 3.4kPa 4.9kPa 4.9kPa 電圧 200V 400V 動力 37kW×2 55kW×2 55kW×2 80kW×2 110kW×2 吸込・吐出口径 φ1000mm φ1100mm φ1200mm φ1200mm φ1300mm 寸法 L 8174mm 8386mm 8304mm 10511mm 10629mm W 1660mm 1760mm 1860mm 2140mm 2240mm H 1654mm 1735mm 1840mm 2040mm 2040mm 重量 3600kg 4300kg 4600kg 8200kg 9500kg CAD図面(DXFデータ) ○ ○ ○ ○ ○ エアロ★MAX　アリエルシリーズ カタログ　ダウンﾛｰド（PDF） ○ 【このページの先頭へ戻る】 　 　エアロ★マックスシリーズ ☆風量50〜4500m3/min　☆低騒音型　最小値78ｄB（A）at5m　☆インバータ風量制御 シールド、都市NATMなどの都市環境や、大断面長大トンネルの施工環境に対応する換気ファンを300台以上保有しています。必要な時、必要な容量設備を提供します。　標準78dB（A）の低騒音型、オプションサイレンサーで60dB（A）も可能です。インバータでファンの回転数を変え風量制御を行うため、無負荷電流が無く大幅な省エネができます（15kW以上インバータ標準） RE-120IW55 RE-140ES75 型式 RE-30IW1.5+3.7 RE-40IW5.5+7.5 RE-40IW5.5 RE-50IW11 RE-50IW15 RE-60IW15 定格風量 50m3/min 100m3/min 150m3/min 250m3/min 300m3/min 400m3/min 定格静圧 2.5kPa/2.94kPa 3.73kPa/4.9kPa 2.45kPa 2.94kPa 3.92kPa 2.94kPa 電圧 200V 動力 1.5+3.7kW 5.5+7.5kW 5.5kW×2 11kW×2 15kW×2 15kW×2 吸込・吐出口径 φ300mm φ400mm φ400mm φ500mm φ500mm φ600mm 寸法 L 3076mm 3656mm 3799mm 5159mm 5159mm 5219mm W 413mm 750mm 750mm 840mm 840mm 1030mm H 410mm 755mm 795mm 869mm 869mm 995mm 重量 - 800kg 900kg 1400kg 1450kg 2000kg 騒音（A） at5m 78dB CAD図面(DXFデータ) - - ○ ○ ○ ○ 型式 RE-60IW30 RE-90IW30 RE-100IW37 RE-110IW55 RE-120IW55 RE-120IW80 定格風量 500m3/min 700m3/min 1000m3/min 1200m3/min 1500m3/min 1500m3/min 定格静圧 4.9kPa 3.43kPa 2.94kPa 3.92kPa 3.4kPa 4.9kPa 電圧 200V 400V 動力 30kW×2 30kW×2 37kW×2 55kW×2 55kW×2 80kW×2 吸込・吐出口径 φ600mm φ900mm φ1000mm φ1100mm φ1200mm φ1200mm 寸法 L 5579mm 7373mm 7389mm 7595mm 7494mm 9701mm W 1030mm 1330mm 1430mm 1530mm 1630mm 1630mm H 995mm 1313mm 1439mm 1520mm 1625mm 1625mm 重量 2300kg 2500kg 3200kg 3900kg 4200kg 5500kg 騒音（A） at5m 78dB CAD図面(DXFデータ) ○ ○ ○ ○ ○ ○ 型式 RE-120AW80 RE-125MW110 RE-130IW110 RE-130MW110 RE-140ES75 RE-170IW150 定格風量 2400m3/min 2000m3/min 2000m3/min 2000m3/min 2000m3/min 3000m3/min 定格静圧 1.96kPa 4.9kPa 4.9kPa 4.9kPa 1.5kPa 3.43kPa 電圧 400V 動力 80kW×2 110kW×2 110kW×2 110kW×2 75kW×1 150kW×2 吸込・吐出口径 φ1200mm φ1250mm φ1300mm φ1300mm φ1400mm φ1700mm 寸法 L 9803mm 10472mm 10110mm 10317mm 7171mm 10665mm W 1630mm 1700mm 1730mm 1730mm 1740mm 2220mm H 1725mm 1735mm 1725mm 1755mm 1866mm 2200mm 重量 4600kg 6500kg 6400kg 6400kg 4200kg 8400kg 騒音（A） at5m 78dB CAD図面(DXFデータ) ○ ○ ○ - ○ ○ 型式 RE-170AW160 RE-170GW200 定格風量 3000m3/min 4500m3/min 定格静圧 4.9kPa 3.43kPa 電圧 400V 動力 160kW×2 200kW×2 吸込・吐出口径 φ1700mm 寸法 L 10405mm 10957mm W 2220mm H 2200mm 2365mm 重量 10100kg 11000kg 騒音（A） at5m 78dB CAD図面(DXFデータ) ○ - エアロ★MAXシリーズ カタログ　ダウンロード（PDF） ○ 【このページの先頭へ戻る】 　 　サイレントエースシリーズ ☆風量80〜300m3/min　☆低騒音型　73〜78ｄB（A）at5m 小型換気ファンです。低騒音の為、周辺に迷惑をかけず安心して作業ができます。 型式 SA-400 SA-500 SA-600 定格風量 80m3/min 150m3/min 300m3/min 定格静圧 0.49kPa 0.49kPa 0.71kPa 電圧 200V 動力 1.5kW 3.7kW 7.5kW 吸込・吐出口径 φ400mm φ500mm φ600mm 寸法 L 2006mm 2446mm 3190mm W 520mm 630mm 770mm 重量 110kg 150kg 430kg 騒音（A） at5m 73dB 76dB 78dB CAD図面（DXFデータ） ○ ○ ○ SA-400 【このページの先頭へ戻る】 　 　TFシリーズ ☆風量70〜350m3/min　☆インバータ風量制御 2軸反転ファンに比べ圧力が高いファンです。同風量の2軸反転ファンに比べ風管径が小さくできます。吐出・吸込の両方で使用可能、インバータにより風量制御も簡単にできます。 TF-55-280 TF-22B-300 型式 TF-3.7-70 TF-15-150H TF-15B-80 TF-22B-170H TF-22B-300H TF-45B-150 定格風量 70m3/min 150m3/min 80m3/min 170m3/min 300m3/min 150m3/min 定格静圧 2.25kPa 3.43kPa 6.8kPa 4.75kPa 2.45kPa 11.27kPa 電圧 200V 200V/400V 動力 3.7kW 15kW 15kW 22kW 22kW 45kW 寸法 L 1950mm 2900mm 2305mm 2210mm 2635mm 2355mm W 1560mm 1000mm 1650mm 1530mm 1600mm 1709mm H 604mm 1735mm 1900mm 1915mm 1990mm 2315mm 重量 270kg 680kg 1500kg 1500kg 1700kg 2300kg 騒音（A） at5m 78dB 76dB 78dB CAD図面(DXFデータ) - - - ○ ○ - 型式 TF-55-280 TF-55-350 TF-75 TF-90 定格風量 280m3/min 350m3/min 350m3/min 330m3/min 定格静圧 7.84kPa 5.88kPa 7.84kPa 10.8kPa 電圧 200V/400V 400V 動力 55kW 55kW 75kW 90kW 寸法 L 3625mm 3840mm 4290mm 5110mm W 1303mm 1200mm 1330mm 1425mm H 2315mm 2380mm 2490mm 2340mm 重量 1700kg 1700kg 1600kg 1900kg 騒音（A） at5m 78dB 85dB 86dB CAD図面(DXFデータ) ○ ○ ○ - 【このページの先頭へ戻る】 　 　FAシリーズ ☆風量1400〜2100m3/min　☆超低騒音型　70〜72ｄB（A）at5m　☆インバータ風量制御 低騒音型換気ファンです。大風量型なので設置台数が少なく大幅にコストダウンができます。インバータ、スケジュールタイマー付きで運用に合わせて設定可能なので管理やメンテナンスが容易です。 FA-1400 FA-1400（横置型） 型式 FA-1400 FA-2000 定格風量 1400m3/min 2100m3/min 定格静圧 0.245kPa 0.294kPa 電圧 200V 動力 7.5kW 11kW 寸法 L 1556mm 1806mm W 1690mm 2060mm H 1675mm 2055mm 重量 550kg 880kg 騒音（A） at5m 70dB 72dB CAD図面（DXFデータ） ○ ○ FAシリーズ カタログ ダウンロード（PDF） ○ 【このページの先頭へ戻る】 　 　SB・TBシリーズ ☆風量30〜150m3/min　☆低騒音型　70〜83ｄB（A）at5m　☆インバータ風量制御 小口径シールド、TBMなどの1000m以上の掘削長に適したターボブロワです。インバータ制御により配管延長にあわせた風量で省エネ運転ができます。吐出・吸込どちらでも使用でき、可燃性ガスに対応できる製品もございます。 SB-7.5B SB-22 TB-75-150EB 型式 SB-7.5B SB-22 TB-22-75 TB-30-60 TB-30-70 TB-30-80 定格風量 30m3/min 50m3/min 75m3/min 60m3/min 70m3/min 80m3/min 定格静圧 6.8kPa 14.7kPa 10.78kPa 15.19kPa 13.72kPa 10.78kPa 電圧 200V 動力 7.5kW 22kW 22kW 30kW 30kW 30kW 吸込・吐出口径 φ200mm φ250mm φ250mm φ250mm φ250mm φ300mm 寸法 L 1625mm 3566mm 2820mm 2340mm 3020mm 2755mm W 850mm 1400mm 2238mm 1790mm 2310mm 2709mm H 1029mm 1400mm 1691mm 2797mm 1790mm 1339mm 重量 380kg 1300kg 960kg 1300kg 1300kg 570kg 騒音（A） at5m 78dB CAD図面(DXFデータ) ○ ○ ○ - ○ ○ 型式 TB-37B-115 TB-45-120 TB-75-135H TB-75-150EB TB-90-200 定格風量 115m3/min 115m3/min 135m3/min 150m3/min 200m3/min 定格静圧 11.76kPa 15kPa 20.58kPa 21kPa 14.7kPa 電圧 200V 400V 動力 37kW 45kW 75kW 75kW 90kW 吸込・吐出口径 φ300mm φ300mm φ400mm φ350mm φ400mm 寸法 L 2171mm 3785mm 4425mm 3945mm 3578mm W 1808mm 3060mm 3765mm 2770mm 3396mm H 2005mm 1915mm 2065mm 2785mm 1528mm 重量 1300kg 1600kg 2100kg 3300kg 1200kg 騒音（A） at5m 78dB 80dB 83dB 78dB CAD図面(DXFデータ) - ○ - ○ - SBシリーズ カタログ ダウンロード（PDF） ○ ピタジョイントダクト 【このページの先頭へ戻る】 　 　HPシリーズ ☆風量12〜44m3/min　定格静圧49kPa　☆低騒音型　79〜85ｄB（A）at5m 小口径シールド、TBMなどの長距離換気専用に開発したパッケージ型ハイプレッシャーブロワです。高風圧のためスパイラル鋼管が使用でき、坑内スペースが広がります。圧力が高くても風量の低下が少ない定風量特性ですから確実な換気ができます。 型式 HP-125 HP-150 HP-200S 定格風量 12m3/min 24m3/min 44m3/min 定格静圧 44kPa 電圧 200V 400V 動力 22kW 37kW 75kW 吸込・吐出口径 φ125mm φ150mm φ200mm 寸法 L 1580mm 1400mm 2700mm W 790mm 1200mm 4500mm H 1643mm 1609mm 4900mm 重量 1000kg 1250kg 5000kg 騒音（A） at5m 85dB 90dB 85dB CAD図面(DXFデータ) ○ ○ ○ HP-150I ピタジョイントダクト コンパクトシールド換気システム 【このページの先頭へ戻る】 　 　エアカーテン 可燃性ガスの発生するシールド坑内に適した補助ブロワです。コンパクト設計で台車スペースを広く使用しません。 型式 RE-40E RE-80E 定格風量 40m3/min 80m3/min 定格静圧 0.98kPa 0.49kPa 電圧 200V 動力 2.2kW 3.7kW 寸法 W 790mm 1279mm D 567mm 680mm H 850mm 1700mm 重量 115kg 275kg
