クーリングユニット

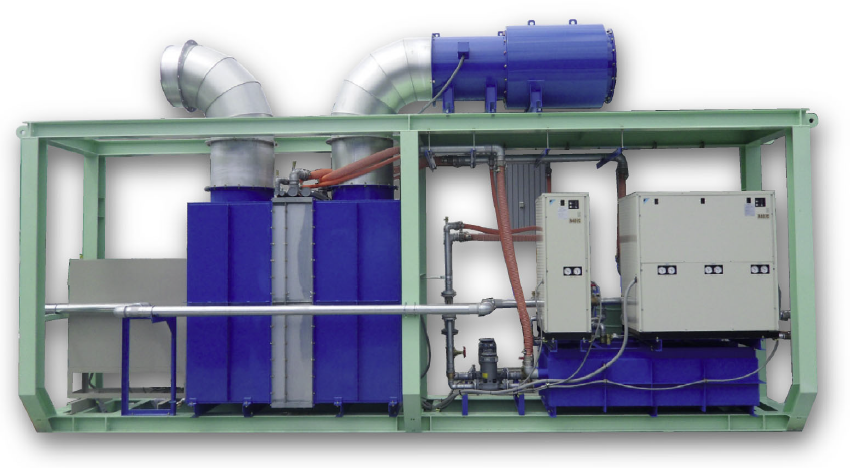

トンネル切羽の高温多湿環境を局所で除湿・冷房する効率的な環境改善システムです。

除湿冷風を小口径ダクトで局所に涼風通風します。
特に大断面シールドやECL・TBM施工で威力を発揮します。
豊富なバリエーションにより泥水・湧水・沢水など冷熱源利用方式や油冷却器、フィンコイル形式など狭い坑内の設置・換気条件に合わせたシステムが構築できます。ご要望に合わせて設計をいたしますのでご相談ください。

・冷房能力15kW(13,000kcal/H)~180kW(160,000kcal/H)

型式 CU1300 CU2000 CU8000 CU10000 CU16000
冷房能力 15kW(13,000kcal/H) 23kW(20,000kcal/H) 90kW(80,000kcal/H) 118kW(100,000kcal/H) 180kW(160,000kcal/H)
適用シールド径 φ2000~φ2600 φ2000~φ3000 大断面用 大断面用 大断面用、マシン冷却用
最少設置径 φ1900 φ1900 φ3500 φ5000 φ5000
冷却ユニット 電力 3.7kW 5.5kw 22.5kW 30kW 40kW
寸法 700W×700H×320D 800W×1100H×400D 2500W×1600H×880D 934W×1624H×1225D 934W×1624H×1225D
重量 80kg 190kg 510kg 750kg 830kg
フィンコイルユニット 電力 7.5kW 7.5kW 5.5kW×2 15kW×2 30kW×2
寸法 1640L×990H×535D 1640L×990H×535D 1040L×1380H×1380D
口径 φ150×2 φ150×2 φ600 φ600 φ900
風量 50m³/min 50m³/min 350m³/min 400m³/min 700m³/min
泥水量(26℃以下) 100ℓ/min 150ℓ/min 600ℓ/min
冷却器寸法 φ360×2300 φ360×2300 φ360×2300×3
冷却水量(27℃以下) 65ℓ/min 75ℓ/min 350ℓ/min 450ℓ/min 650ℓ/min
冷却塔動力 100W 100W 750W 1kW 1.5kW

※設置レイアウトにより異なりますので詳細はお問合せください
